SEM的參數設置



前言



除了選擇合適的探測器外，SEM可以設置或變換的參數很多，這是雙刃劍——帶來便利性的同時也帶來了復雜性，甚至讓人無從下手。需要拿好這把劍，為我所用。本文總結各種常用參數對圖像的影響，并給出建議，以供我們依樣品和用途進行選用。



首先闡述設置參數在成像中的重要性，然后分別從加速電壓、束斑和束流、工作距離等方面出發，給出建議。



1 成像、信號和參數的關系



成像由物到像，又由圖像襯度揭示樣品特征。電子與樣品相互作用后，樣品的微觀特征決定了信號的差異，接收信號后圖像反映出相應的特征。以樣品和信號特征為中心，設置參數影響了作用時的電子光學條件，探測器影響了探測條件和圖像襯度。所以，在電鏡內，樣品和設置參數決定了信號的特征，如產額和分布等差別；探測器接收信號，在顯示器上反映出差別，溝通了電鏡內外、微觀和宏觀。

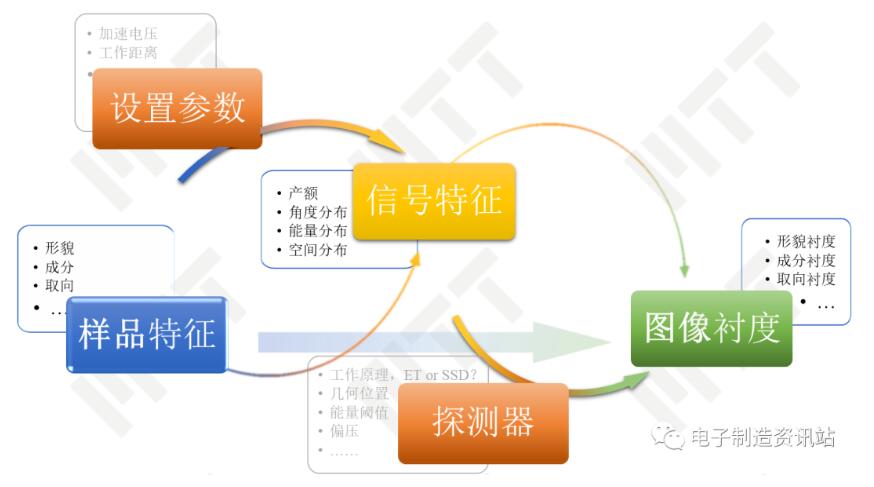

圖1 成像中各要素間的關系



也是如此，為獲得滿意的圖像，設置參數和探測器不可或缺，不可不察。探測器的選擇可以參見專欄17和18，下邊來講一下設置參數的策略。



最首要的是明確觀察目的或側重點，分辨率、信噪比、景深、反映何種襯度、是否需要進行能譜分析等等。其次根據操作水平，如新手首先需要滿足圖片的信噪比，不用追求分辨率，可以設置中等加速電壓（5~15keV）、大束流的參數。



需要注意的是，很多選擇要根據多個參數進行優化，所以不能只關注于單一個參數，而要明白它們之間辯證統一的關系。這些參數以及它們的關系可以回顧專欄6、7和8。



2 加速電壓



加速電壓決定了電子束動能的大小，無疑是最重要的設置參數。從電子光學考慮，它決定了電子束亮度及亮度方程中其他參數的關系，也決定了色差和最小束斑；從電子與樣品相互作用考慮，它決定了作用區的深度、各種信號類型的比例、不同信息的反映，以及荷電等假象；從圖像質量考慮，直接或間接地決定了信噪比和襯度的可見性；從能譜分析考慮，它決定了過壓比、空間分辨率和峰背比等一系列參數；從EBSD考慮，它決定了空間分辨率、磷屏效率和花樣質量等。



對于鎢燈絲電鏡而言，低電壓受制于電子光學亮度而優選較高加速電壓，而對于場發射電鏡，得益于更高的電子光學亮度和對低加速電壓性能的優化，它適用的加速電壓范圍更廣，在表征時帶來更多的適用性和靈活性。



加速電壓的選擇，首先明確樣品的導電性。導電樣品對加速電壓的要求不太嚴格；對于不導電也不宜鍍膜的樣品，一般應設置在低加速電壓下為宜；但是對于導體上不導電的納米材料，稍高的加速電壓也可嘗試。當然對于初學者而言，大部分樣品鍍導電膜更為簡單、容易。



其次，明確觀察目的和側重的方向。有時需要很高分辨率，如果是導電樣品可以使用中等加速電壓（15 kV左右），利用其束斑小、電子源亮度高的優勢再結合合適的工作距離；如果是薄樣品或分散于薄樣品上的顆粒，可以使用高加速電壓（如30 kV），使用STEM探測器；如果樣品不導電又需要高分辨，選用低電壓加低工作距離。若觀察表面細節，可選擇低加速電壓，以避免中高加速電壓下較大的電子束作用區。反之如果需要了解深層信息（如觀察包覆材料或者核殼結構），可適當提高加速電壓。有時樣品表面存在污染，低加速電壓對表面極為敏感，污染一覽無余，但是高加速電壓下卻不明顯。又或者需要看清邊緣或者測量尺寸，中高加速電壓下邊緣較亮甚至?xí)斐杉?xì)節損失，那么低加速電壓亦可考慮。



其次，考慮各種加速電壓下二次電子和背散射電子的產額，以及想獲得何種襯度。比如關心成分襯度，在低加速電壓下某些元素的襯度不隨元素單調變化，這時可使用通常加速電壓。對于電位襯度，如果表面干凈無污染通常低加速電壓效果較好。對于取向襯度，新鮮表面（如離子研磨或FIB加工），低電壓下襯度更為明顯；如果表面有氧化層等，可以增加加速電壓。



顯微分析如能譜分析和EBSD表征，大體而言，偏向較高的加速電壓。



圖2總結了掃描電鏡從最高加速電壓（一般是30 kV）到最低加速電壓（一般小于1 kV），對各個因素有利和不利的評價。加速電壓的選擇要根據使用目的和樣品情況，利用有利的因素，補償不利的因素，合理設置相關的條件以獲得滿意的圖像。

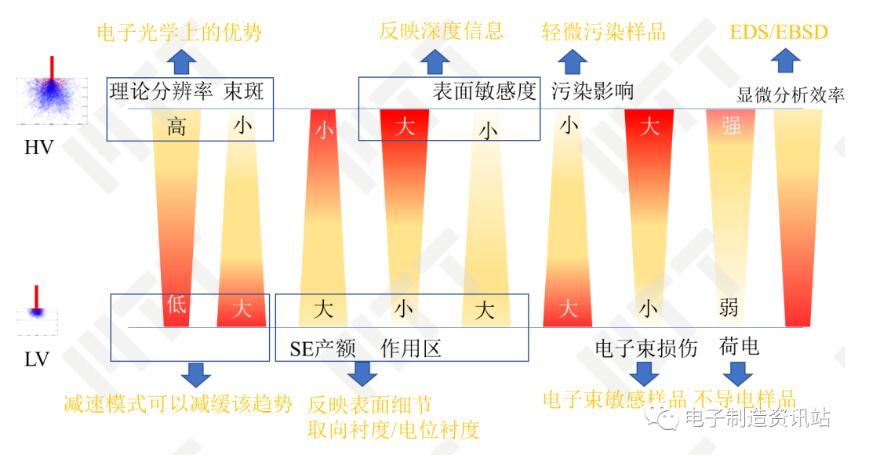

圖2 不同加速電壓對成像影響的評價

（紅色為不利，橙色為有利）



3 束流束斑



束流是強度值，束斑是尺度值，自然也非常重要。束流影響了信號量、劑量、圖像的信噪比和襯度的可見性，而束斑部分地決定了可探測的微觀尺度。形象地說，可以將電子束視為一根探針，束斑對應探針的尺寸，而束流對應探針的強度。根據亮度方程（專欄8），在加速電壓固定時，束流增加，束斑會以平方倍增加，所以束流和束斑通常是同步變化的，在此一并討論。



在中低倍時，亮度方程中束流和束斑的矛盾并不明顯，但是在高倍時，這種矛盾會變得非常明顯。小束流小束斑利于高分辨成像，但是信噪比相對差；大束流大束斑，信噪比好，但是易損傷敏感樣品，高倍下圖像可能會漏掉高分辨細節；大束流小束斑，需要增加電子源亮度（增加加速電壓）和增加會聚角（近工作距離），但是增加加速電壓也增加了電子作用區。所以選擇束斑和束流時應該考慮觀察目的、放大倍數、加速電壓和樣品類型等。



在中低倍時，亮度方程中束流和束斑的矛盾并不明顯，但是在高倍時，這種矛盾會變得非常明顯。小束流小束斑利于高分辨成像，但是信噪比相對差；大束流大束斑，信噪比好，但是易損傷敏感樣品，高倍下圖像可能會漏掉高分辨細節；大束流小束斑，需要增加電子源亮度（增加加速電壓）和增加會聚角（近工作距離），但是增加加速電壓也增加了電子作用區。所以選擇束斑和束流時應該考慮觀察目的、放大倍數、加速電壓和樣品類型等。



圖3總結了束流和束斑對成像和顯微分析的影響。可見一些相互矛盾的方面，比如高倍時，信噪比和可見性與分辨率的矛盾。有時為了得兼兩方面，對策略提出了要求，需要增加探測效率和掃描時間，也對電鏡提出了要求——更好的電子源、鏡筒和探測器。

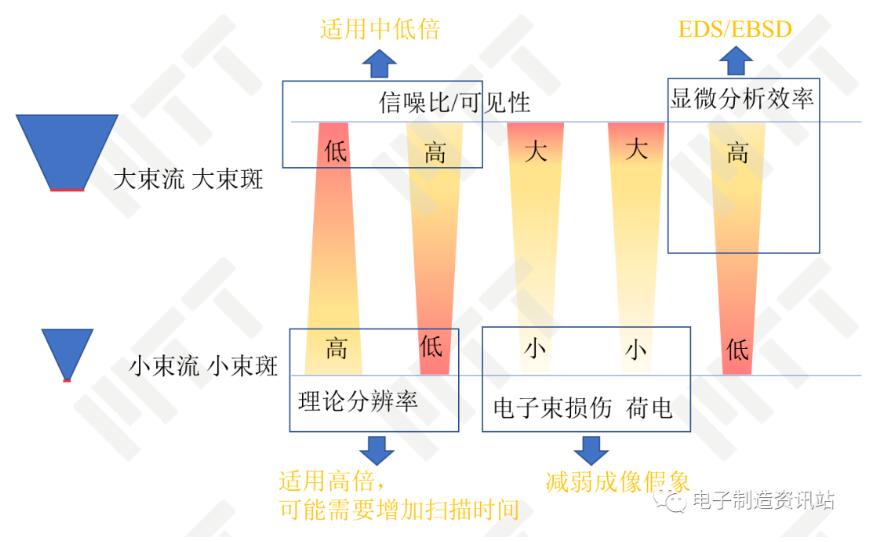

圖3 束斑束流對成像影響的評價

（紅色為不利，橙色為有利）



束流和束斑的選擇，可以通過控制電子源、光闌孔徑和第一聚光鏡強度等措施來實現。許多電鏡顯示值跟測量值不一致，又或者不顯示束流，這時可以使用法拉第杯測量真實束流。束斑測量則有一定難度。



光闌與工作距離共同決定了會聚角，見圖4所示的幾何關系。根據亮度方程，當加速電壓固定時，會聚角控制束流跟束斑的關系，隨之影響了景深、信噪比和分辨率。

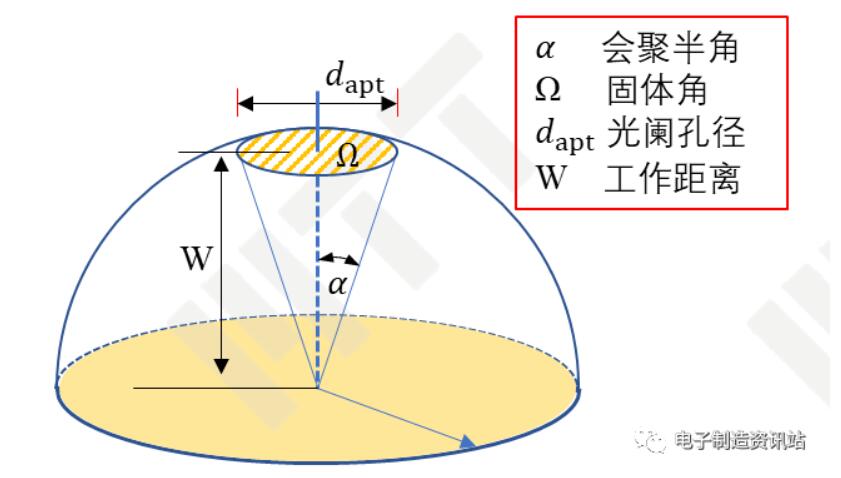

圖4 會聚角跟光闌空間和工作距離的關系



下邊分別討論光闌與工作距離。



4 光闌孔徑



光闌一般有幾種孔徑可供選擇，一般在微米量級范圍。一般較小的孔徑配合遠工作距離可實現大景深，或者配合低工作距離實現較高的分辨率。隨著光闌孔徑的擴大，束斑和束流都隨之增大，景深變差，但適用于EDS和EBSD分析。



圖5總結了其他條件一定時，物鏡光闌孔徑對各種成像效果的影響。

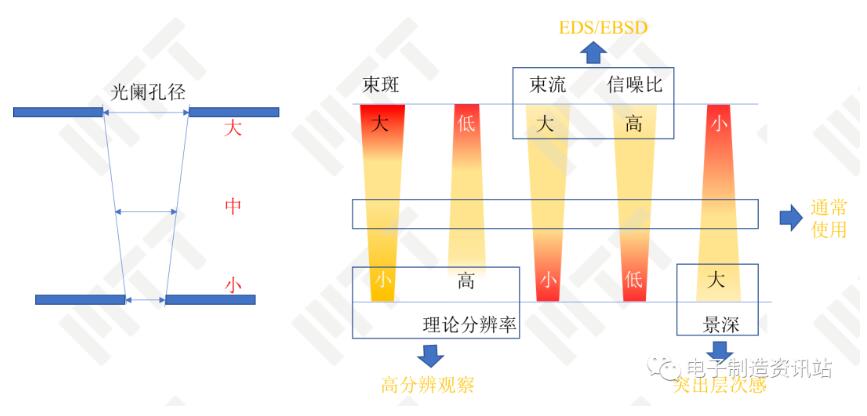

圖5 光闌孔徑對成像和分析影響的評價

（紅色為不利，橙色為有利）



需要注意的是，為了得到更小的束斑，會聚角存在最佳值。這說明單調靠小孔徑光闌未必能得到高分辨率的圖像，還需配合工作距離實現。此外還要考慮圖像的信噪比，這時要考慮束流的大小。所以，單純說小光闌對應高分辨率是片面的。



5 工作距離



對會聚角和會聚效果的調節，除了設置不同的光闌孔徑，通過升降樣品臺改變工作距離也是較為常用的操作。不僅于此，工作距離還影響到不同探測器的接收角度范圍和接收效率、物鏡電場/磁場的分布以及顯微分析的效率，所以是非常重要的參數。圖6為其他條件一定的情況下，工作距離的變化對各種因素的影響。

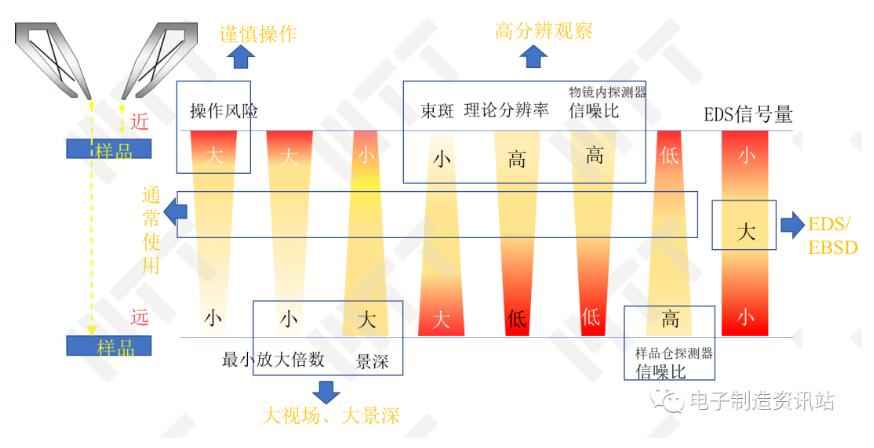

圖6 工作距離對成像影響的評價

（紅色為不利，橙色為有利）



當加速電壓和光闌孔徑不變，相對于遠工作距離，近工作距離有以下優點：電子源的縮小倍率更大，同時降低了像差，于是能得到更小的束斑；可得到稍高的會聚角，獲得小束斑的同時束流不至于太低；還利于提高物鏡內探測器的接收效率。這些都保障了高分辨成像。但是很低的工作距離存在風險，調整時應謹慎。



遠工作距離，對高分辨成像不利，但是可以獲得大視場。加上會聚角小，可以實現更好的景深。此消彼長，物鏡內探測器效率降低而倉內探測器信號量升高，倉內探測器接收到的SE1和SE2的比例也增加。



工作距離的改變除了改變?nèi)肷涫臅?huì)聚角外，還會改變收集信號電子的角度和探測效率。比如探測器的探測角度隨工作距離變化，襯度類型也可能會發生一些改變。大體上，越近的工作距離，探測器越傾向收集低角度信號。這些內容可見專欄17。



對于顯微分析，為取得較滿意的計數率和分析效果，對工作距離的要求跟成像不完全一致。EDS往往要求工作距離設置在5-10 mm范圍（依廠家和設置）。EBSD可能需要工作距離再遠一些（通常大于12 mm），TKD則需要稍近一些（如5 mm）。日常使用時，碰到高分辨成像的情形相對少，故設置在中間的工作距離的情況較多，得兼成像與EDS，提高測試的效率。



除了以上參數設置，在拍攝時還需要選擇拍攝的參數，這部分內容詳見專欄6。



不得不說，在日常的應用中，電鏡型號和配置的多樣性，樣品的復雜性和測試目的的復雜性會難以將所有規律進行概況，也難免以偏概全。對于我們操作者而言，掌握各參數間的聯系并理解背后蘊含的原理，以發揮電鏡更全面的性能，得到理想的效果。



成像不總是一帆風順，也會出現假象，尤其是當在高加速電壓、高倍率、大束流、長駐留時間時。下一欄我們談一下成像時的一些假象——荷電、損傷、積碳和漂移。



精彩回顧



專欄18：如何選擇SEN探測器-2

專欄17：如何選擇SEN探測器-1

專欄16：SEM圖像解讀-3

專欄15：SEM圖像解讀-2

專欄14：SEM圖像解讀-1

專欄13：掃描電鏡的眼睛-2

專欄12：掃描電鏡的眼睛

專欄11：掃描電鏡高手打怪的必經之路

專欄10：如何拍出更精準的樣品原貌圖？

專欄9：為什么你拍的SEM圖像不清晰？

專欄8：掃描電鏡高手進階之路

專欄7：手把手教你操作掃描電鏡

專欄6：如何拍出高清圖像

專欄5：SEM的信號3

專欄4：SEM的信號2

專欄3：SEM的信號1

專欄2：SEM的工作原理

專欄1：掃描電鏡概述



參考文獻



(1) 施明哲. 掃描電鏡和能譜儀的原理與實用分析技術[M]. 電子工業出版社, 2015.

(2) 張大同. 掃描電鏡與能譜儀分析技術[M]. 華南理工大學出版社, 2009.

(3) 高尚，楊振英，馬清，等. 掃描電鏡與顯微分析的原理、技術及進展[M]. 廣州: 華南理工大學出版社，2021.

(4) Reimer L. Scanning Electron Microscopy — Physics of Image Formation and Microanalysis, 2nd [M]. Springer, 1998.

(5) Goldstein J, Newbury, D E, et al. Scanning Electron Microscopy and X-Ray Microanalysis, 3rd[M]. Springer, 2003.

(6) Goldstein J, Newbury, D E, et al. Scanning Electron Microscopy and X-Ray Microanalysis, 4th[M]. Springer, 2018.

(7) Ul-Hamid, A. A beginners' guide to scanning electron microscopy[M]. Springer, 2018.

(8) Suga M, Asahina S, Sakuda Y, et al. Recent progress in scanning electron microscopy for the characterization of fine structural details of nano materials[J]. Progress in Solid State Chemistry, 2014, 42(1): 1-21.

(9) Xing Q. Information or resolution: Which is required from an SEM to study bulk inorganic materials?[J]. Scanning, 2016, 38(6): 864-879.

(10) Liu Zheng, Fujita Nobuhisa, Miyasaka Keiichi,et al. A review of fine structures of nanoporous materials as evidenced by microscopic methods[J]. Microscopy, 2013(1):109-146
