信號的角度與圖像的襯度



前言



如今的電鏡（尤其是場發射電鏡）配備多個探測器，接收不同類型、角度和比例的信號電子，帶來便利的同時也更為復雜。信號電子的特點和探測器的布置對圖像影響巨大，解釋圖像也要考慮信號電子的發射角度和探測器布置方式。另外，樣品特征除了影響信號電子的產額外，還能影響信號電子的能量和軌跡（發射角度）。為了更好地建立圖像襯度類型與樣品特征的關聯，需要進一步考慮信號電子角度和探測器的布置對圖像襯度的影響。



本文首先說明對樣品多角度觀察的重要性，然后總結并回顧了信號電子的特性，隨后詳細論述了發射角度與圖像襯度的對應關系，以及工作距離對接收角度的影響，最后講述了半導體探測器加減運算的原理。



1 多角度觀察的重要性



雖然在大部分情況下SEM表征較易，但是有時也會碰到困難。比如樣品比較復雜，不僅尺度小，關注表面信息，還兼具形態和成分，甚至對電子束敏感，而這些樣品往往又是科研的熱點。又比如，SEM分析同樣依賴于樣品制備，有時制備效果不甚理想，想見的看不到，不想見的偏遇到。



這時除了選擇合適的參數外，我們還需要選擇合適的探測器，甚至多個探測器同時成像，以最大化揭示樣品特征，同時減少樣品（電子束輻照）受損和變化的可能。如果沒認識到樣品的復雜性和信號的特點，參數、探測器設置不對也可能導致表征不理想。

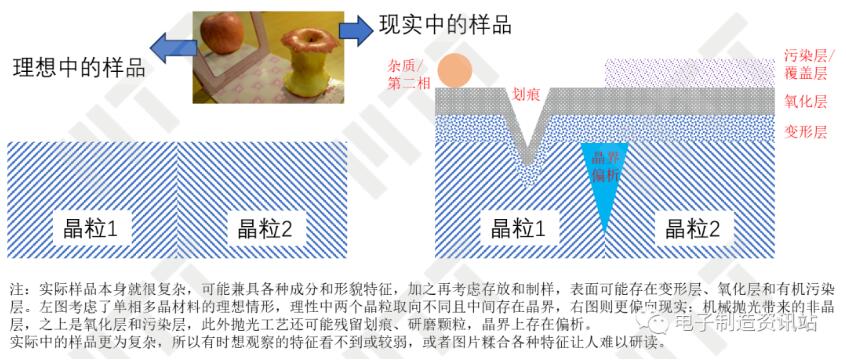

圖1 樣品的復雜性



對于圖1的樣品，如果制樣成功（比如FIB切割），現實跟理想重合，或許取向襯度很容易被觀察到；但是如果制樣不成功，參數和探測器選擇不合適，很可能看不到預期的特征襯度；或者制樣很成功但是樣品很復雜，特征難以研讀，不知屬于何種襯度。此時如果為觀察取向襯度，設置較低的加速電壓，可能被表面的成分和形貌信息所干擾，因為信號來自表面；而設置較高的加速電壓并搭配BSD/SSD探測器，接收高角度信號則可能觀察到表面層以下的取向信息，因為信號來自表面下。



可見，除了制樣準備外，深入認識信號，理解信號的角度分布和圖像襯度反映的關系非常重要。



2 信號電子的特性



電子與固體樣品作用會激發出各種信號電子，它們反映了樣品的不同特征，如形貌、成分、取向和電位等。為了厘清電鏡圖像襯度的起源，需要了解不同信號電子的特性，這部分可以回顧專欄3、4和5。

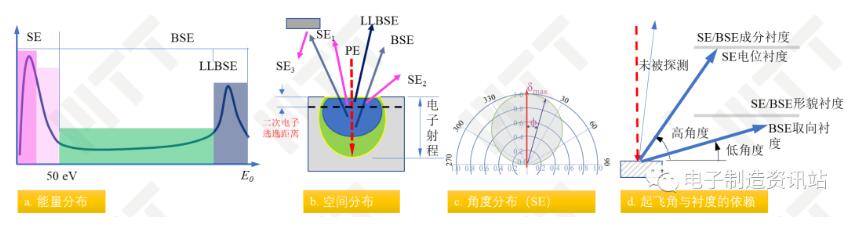

圖2 信號電子的特性和區分



(1) 首先考慮信號電子的能量分布，見圖2a所示。在0~E0（入射電子束能量）范圍內以50 eV為分界細分為二次電子（Secondary electron, SE）和背散射電子（Backscattered electron, BSE）。前者能量較低，峰值大約在5 eV（隨樣品不同而不同）。

(2) 其次考慮它們不同的逸出區，見圖2b所示：背散射電子大體來自較深的區域，但是也有一部分特殊的低能量損失電子（Low-loss electron, LLE）不僅能量高而且來自較淺的區域；二次電子來自幾納米的深度范圍，分別由SE1（入射電子在表層產生）、SE2（背散射電子在表層產生，能量略高于SE1）和SE3（背散射電子與電鏡部件產生）組成。這些信號電子各具特點也反映了樣品的不同特征：二次電子可反映形貌和電位的信息，但是SE2和SE3由背散射電子產生，也兼具背散射電子的特征；背散射電子可反映成分和取向信息，但是大多來自較深的逸出區，有時需要能量過濾以消除低能量的成分或得到LLBSE，后者屬于高分辨率信號并增強表面成分信息。

(3) 還要考慮信號電子發射時的角度分布，見圖2c，以二次電子為例：二次電子出射角度遵循余弦分布，即在表面法線附近的信號量最高。這說明不同位置的探測器可能會接收不同角度的信號電子。

(4) 最后考慮襯度類型對出射角的依賴關系，見圖2d，大體上存在如下規律：對于水平放置的樣品而言，高角信號電子較多反映成分和電位襯度，而低角信號電子較多反映形貌和取向襯度，接下來讓我們簡單論述。



3 發射角度與圖像襯度的依賴關系



專欄5論述了信號電子發射時的角度分布，專欄12和13談及了不同探測器的特性。在很多情況下探測器可能只能接收部分角度的電子，不同探測器接收不同角度的電子從而突出反映了樣品特征的不同側面。那么，這是什么原因?qū)е碌模繕悠诽卣?發射角度-探測器之間的關系是怎樣的？下邊將從樣品特征-探測器對接收角度的角度入手，分別從理論和實際出發，探討不同角度電子對不同襯度的擇優反映。



3.1 原子序數或成分

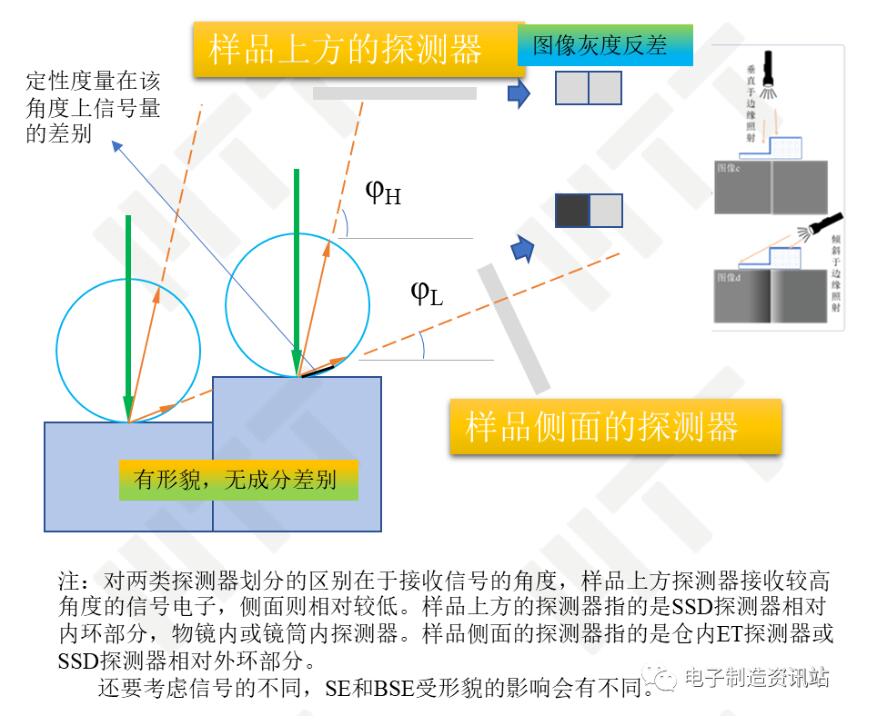

位置不同兩個探測器獲取的圖像在反映形貌襯度上存在顯著差別，例如較之倉內的ET探測器，物鏡內和鏡筒內探測器缺乏立體感（缺乏陰影效應）、對坡度的反映較差（尤其是鏡筒內探測器）。這種差別很容易由專欄16圖3右小圖的光路可逆來解釋，還可以結合信號電子在不同角度上被接收的情況，如圖3所示：臺階兩側的角度分布均遵循余弦分布，左側高角度電子可繞過臺階而低角度電子則容易被邊緣阻擋，所以探測器接收低角度電子的數量會存在差別，在圖像上出現更明顯的灰度反差。



圖3 不同角度信號電子對形貌襯度反映的示意圖

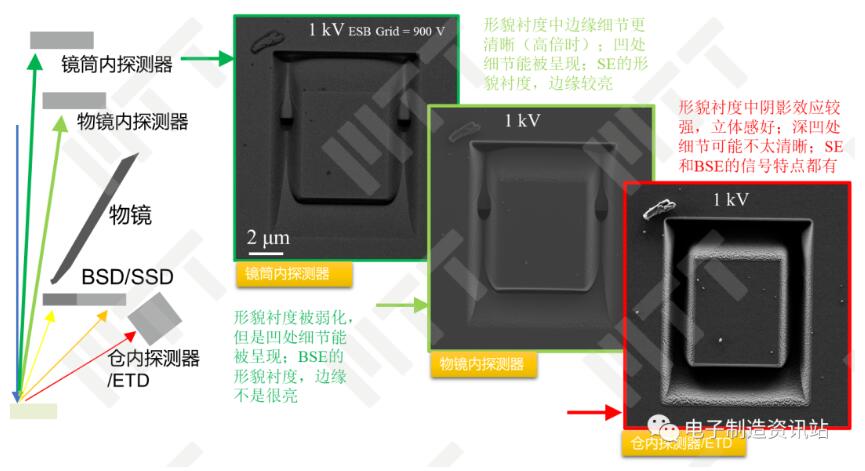

從實際出發，圖4為不同位置探測器對離子束刻蝕凹槽形貌襯度反映。需要注意的是二次電子和背散射電子能量不一樣，對邊緣的反映也會不同。



圖4 不同位置探測器對離子束刻蝕凹槽形貌襯度反映



因此，同一探測器，有時在較近工作距離比較遠工作距離更能突出形貌差別；不同探測器，接收低角度信號者往往亦如此。



3.2 成分襯度

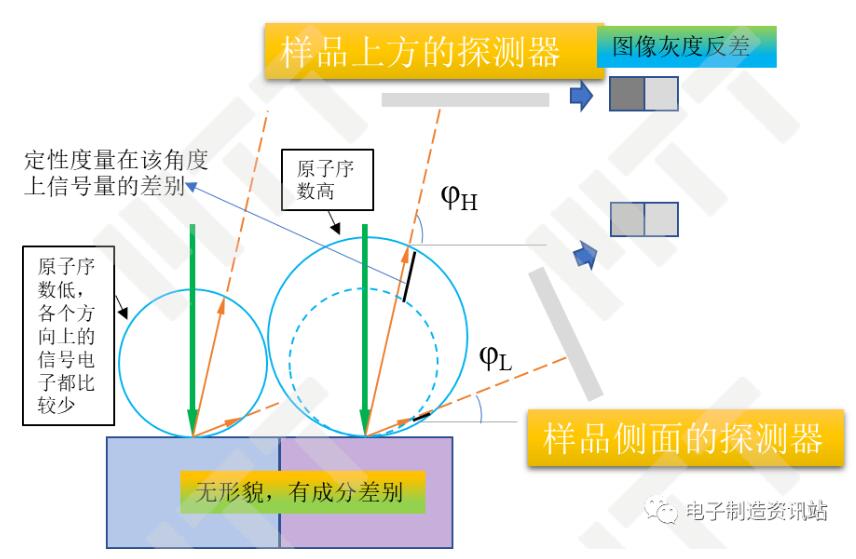

不同位置的探測器、不同工作距離，反映的成分襯度也會存在差別，此時除了考慮信號電子的總產額，還要考慮不同角度上信號電子的數量差別，如圖5所示：兩側的角度分布均遵循余弦分布；較之右側區域，左側原子序數低，除總產額較小外各個方向上的信號電子都比較少，根據圖示的幾何關系，在高角度方向上的差別尤為巨大，在圖像上灰度反差更為明顯。



圖5 不同角度信號電子對成分襯度反映的示意圖

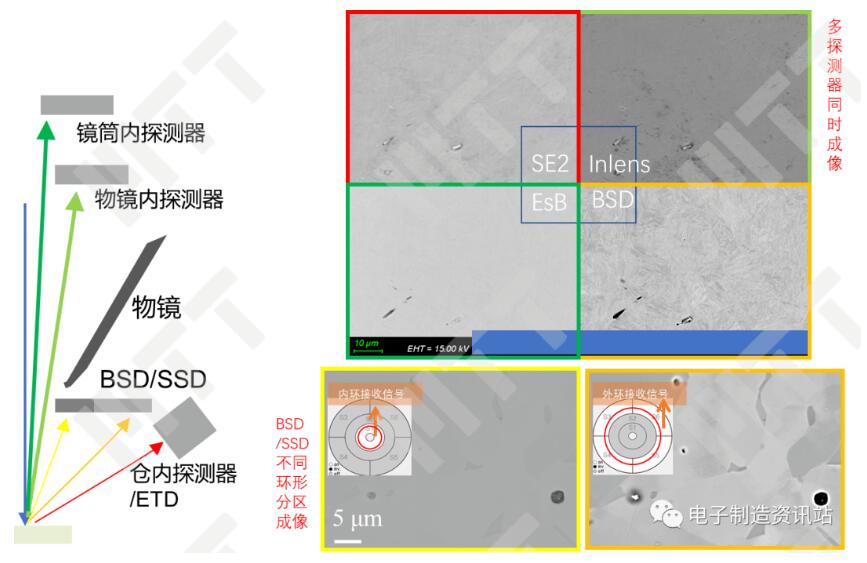

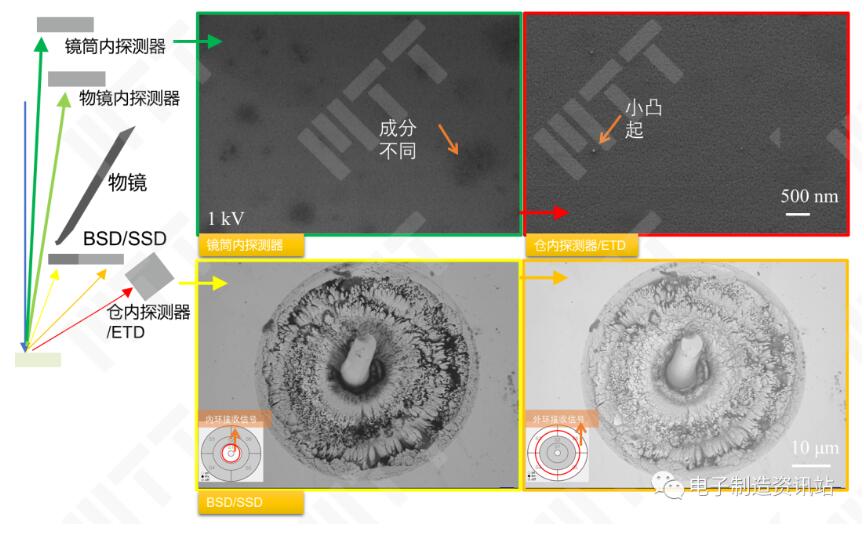

圖6分別為不同探測器、BSD探測器不同分區信號的差別。



圖6 不同探測器對成分襯度反映的實例



因此，同一探測器，有時在較遠工作距離比較近工作距離更能突出原子序數差別；不同探測器，接收高角度信號者往往亦如此。



3.3 取向襯度

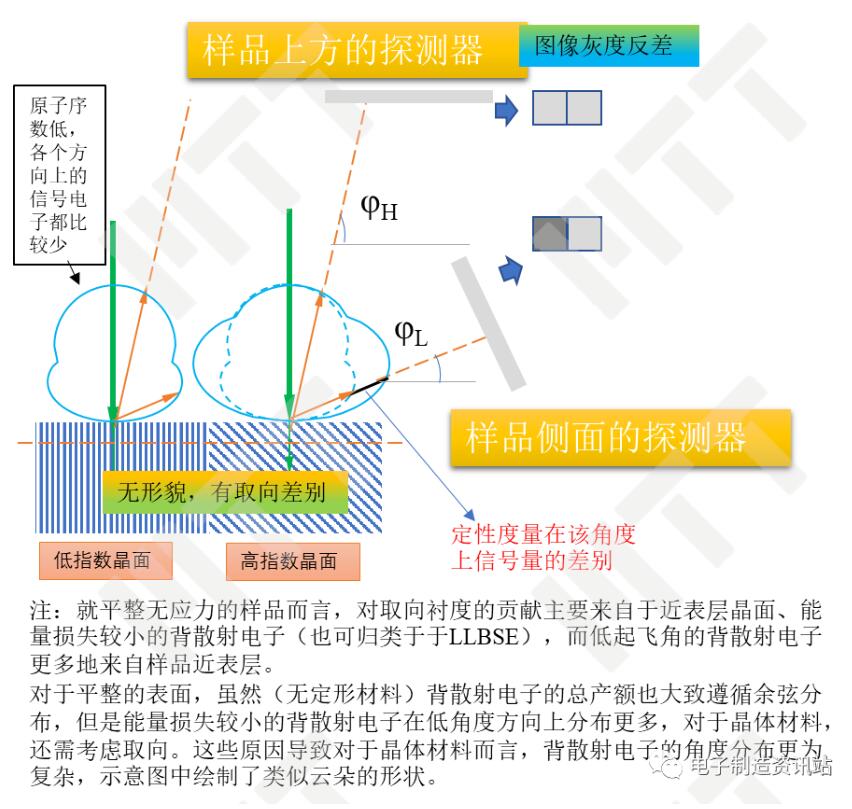

不同位置的探測器、不同工作距離，反映晶體的取向襯度也會存在差別，此時應考慮低能量損失或較高能量背散射電子的角度分布，如圖7所示：高指數晶面的背散射電子產額更高，并且主要體現在低角度方向上高能量背散射電子的數量，所以低角度探測器更能展現這種差別。



圖7 不同角度信號電子對取向襯度反映的示意圖



圖8展示了各種探測器對取向襯度的反映。在眾多探測器中，BSD/SSD探測器對取向襯度的反映最為明顯。除了從角度考慮外，還應考慮半導體探測器對高能量電子的增益更為顯著。倉內探測器ETD雖然接收信號的角度低，但是屬于閃爍體探測器，并且背散射電子占比也小，所以這方面表現不如BSD/SSD，但是優于鏡筒內的探測器。BSD/SSD探測器也有不同的環形分區以接收不同角度的信號電子，顯然外環反映取向襯度較為明顯。所以，在使用BSD/SSD探測器反映取向襯度時，可以適當降低工作距離并使用外環成像。



圖8 不同探測器對取向襯度反映的實例



3.4 荷電和單位襯度

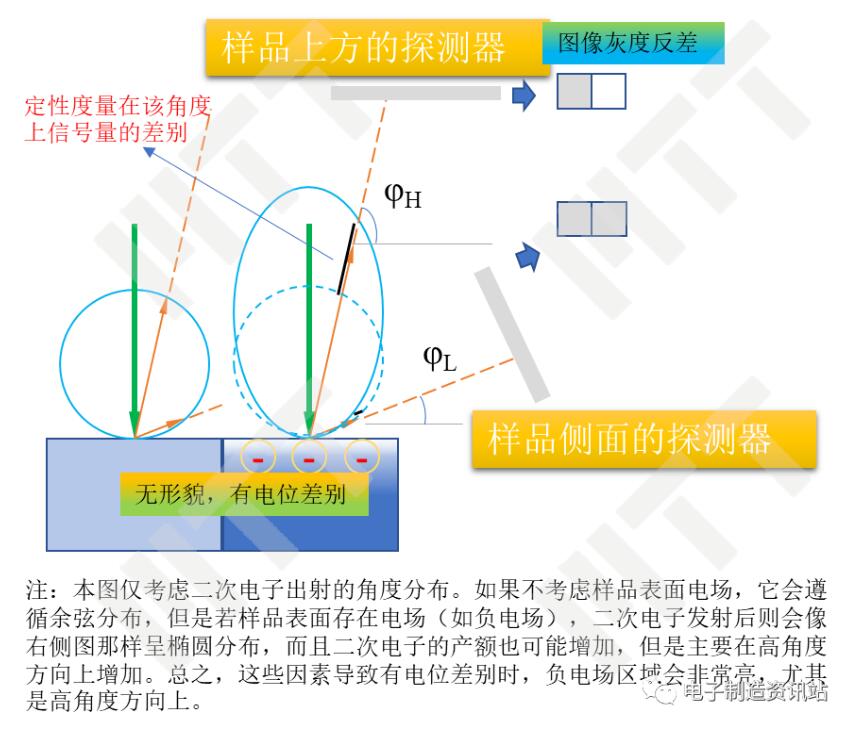

不同位置的探測器、不同工作距離，對荷電/電位襯度的反映也會存在差別，此時應考慮二次電子的角度分布，如圖9所示：存在負電位的區域，發射了更多的二次電子，并且（受電場影響）在高角度方向上發射的更多，所以高角度探測器更能體現出這種差別。



圖9 不同角度信號電子對電位/荷電襯度反映的示意圖



圖10展示了各種探測器對荷電/電位襯度的反映。倉內探測器獲取的圖像看不到荷電現象，而另外兩種探測器的圖像則出現了該現象：厚有機污染物層的負電場使得該區域襯度反常?？梢娊邮盏男盘柦嵌仍礁撸ㄧR筒內探測器和物鏡內探測器接收的二次電子角度要高于倉內探測器）、信號電子的能量越低（鏡筒內探測器和物鏡內探測器接收的二次電子能量要低于倉內探測器），對荷電/表面成分越敏感。



圖10 不同探測器對電位/荷電襯度反映的實例



所以當輕微荷電時，倉內探測器ETD是個不錯的選擇，搭配低加速電壓設置更值得一試。但是如果在反映電位襯度、極表面成分襯度時，接收低能量電子的鏡筒內探測器和物鏡內探測器可能是不錯的選擇。

反之，為避免荷電的影響，設置負偏壓的鏡筒內探測器（如EsB，Topper）、負偏壓的倉內探測器和BSD/SSD，這些探測器此時接收背散射電子，對荷電不敏感，適合輕微荷電時的觀察。



4 工作距離、探測器和角度



盡管容易被忽略，工作距離在探測中的作用非常重要，就如光鏡中鏡頭的距離。工作距離一來影響到聚焦，二來影響到信號電子的接收。工作距離不同，探測器相對于樣品的角度會不同，信號電子被探測器接收的角度也會不同，大體上降低工作距離，探測器會接收到更低入射角的信號電子，如圖11所示。



圖11 不同工作距離時樣品、信號和探測器的角度關系



很多時候，大幅改變工作距離，同一探測器的圖像特征會出現一些變化，原理就在于此。



5 BSD分區運算



背散射電子探測器中最為常用的一種是插入物鏡下方的BSD/SSD，它利用了半導體探測器的原理。它具有其他閃爍體探測器較難匹敵的兩大優點：1. 探測器的響應能力和接收效率隨著信號電子能量的增加而增加，這使得它對原子序數和取向敏感（高能量電子對原子序數襯度和取向襯度的反映更為顯著），圖8已說明；2. 探測器可以分割成很多區域，協同或獨立接收不同角度、不同方位的信號，而且還能進行邏輯運算。

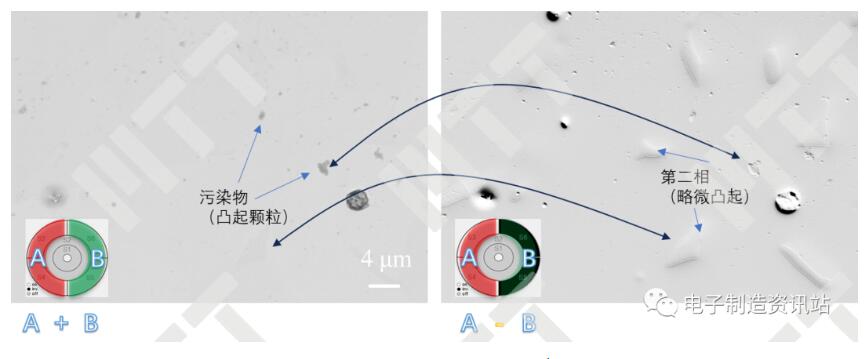

環形分區用于接收不同發射角的信號電子，這在上邊已經舉例說明，象限劃分用于突出不同方向的立體感，這也在專欄16中說明。還可以采用信號加減的方法區分形貌襯度和成分襯度：使用對稱的探測器收集同一位置的背散射電子，然后將兩者收集到的信號進行邏輯運算，可以增強襯度，也可以將形貌襯度和成分襯度大致分開。如圖12所示，左圖兩側信號相加，突出了表面的臟污；右圖兩側信號相減，突出了略凸的第二相，也突出了臟污顆粒但是弱化了成分差別。怎么解釋這種差別呢？



圖12 BSD探測器對稱側加減運算的實例

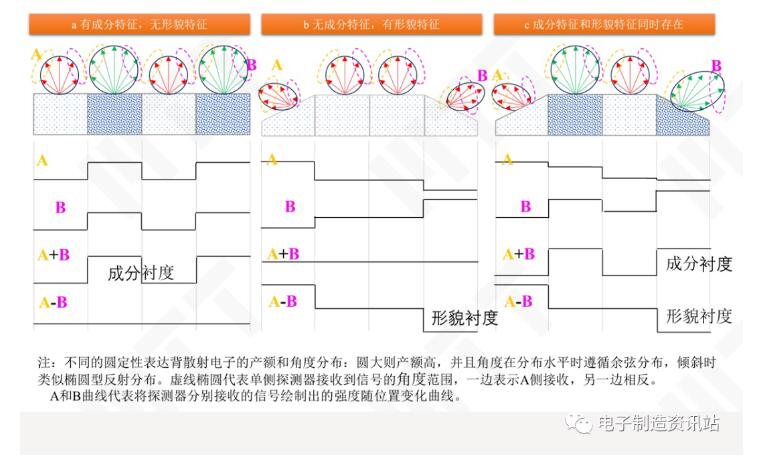

圖13為背散射電子的信號合成示意圖，給我們釋疑。兩側的信號接收各自側的信號，信號相加增強了成分上的差別，但是抵消了兩側信號在形貌上的差別，從而弱化了形貌襯度；信號相減則弱化了成分襯度，增強了形貌襯度。



圖13 背散射電子的信號合成示意圖



需要留意的是，信號的合成是一種邏輯運算，正確設置才能得到合理的圖像。若設置不合理，會得到詭異的圖像。

在之前的基礎上，下一篇文章我們趁熱打鐵，講述探測器的特點和選用，敬請期待。
