危！這竟會導致LED芯片發生失效

LED芯片是LED燈的核心組件，LED芯片的質量決定產品的性能和可靠性。其主要功能就是把電能轉化成光能，在使用過程中，導致LED芯片失效的原因有很多。

引言

某LED 芯片在環境應力篩選過程中出現一路芯片中的一顆 LED 芯片不亮，初步判定是過電應力，現進一步分析失效原因。

測試分析

1 失效復現

為了觀察燈珠失效狀況，對失效燈板和對正常燈板分別施加電壓電流，觀察燈珠點亮狀況：

發現NG1、HG2、NG3燈板都存在發光異?，F(xiàn)象，NG4等燈板整體無明顯發光現象，正常燈板：燈珠發光正常，電流正常，后續重點分析失效復現樣品NG1、NG2、NG3。

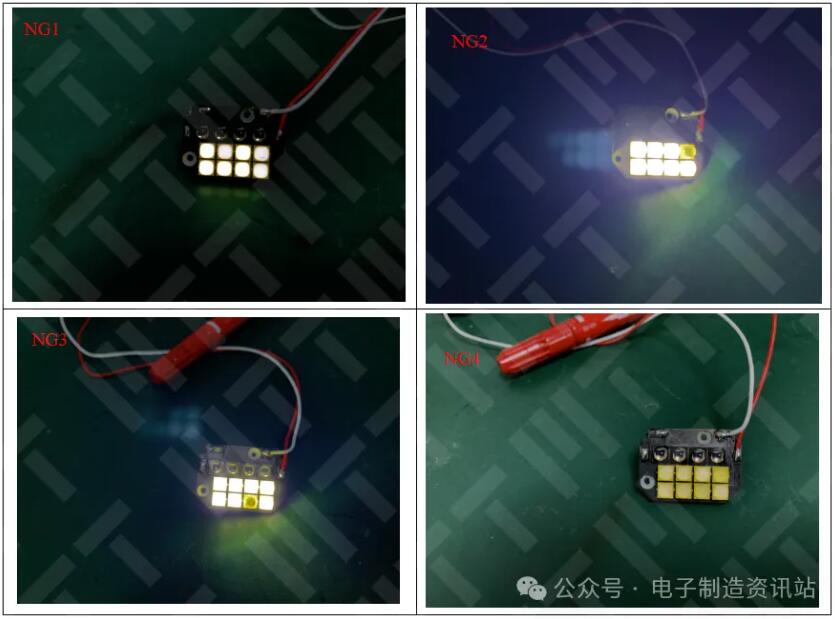

圖1 NG燈板燈珠點亮照片

2 IV特性分析

為了更準確地鎖定異常燈珠，利用晶體管圖示儀對失效燈板上每顆LED燈珠進行IV特性測量，觀察單顆燈珠IV特性是否異常，結果顯示：每塊失效燈板都發現一顆IV特性異常燈珠，異常燈珠均表現為開路失效模式。

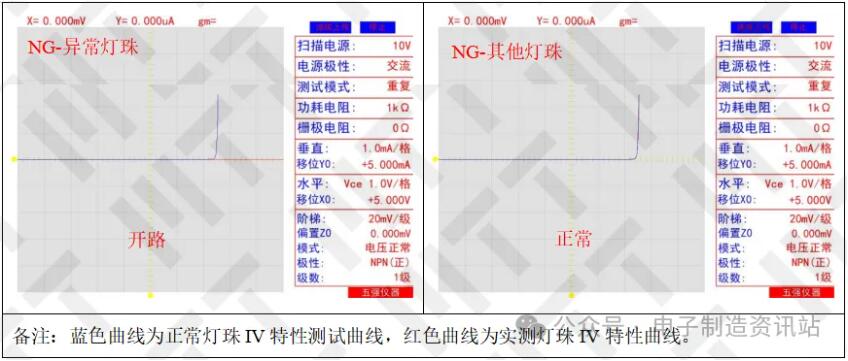

圖2 NG異常燈珠IV特征測試曲線

3 外觀檢查

利用體視顯微鏡對異常燈珠和正常燈珠進行外觀檢查發現：

①外觀完好，未發現明顯機械損傷痕跡；

②封裝膠體透明，未發現明顯開裂、膠體黃變等異常。

4 X-Ray觀察

利用X-Ray對失效燈板進行透視觀察分析，結果如下：

失效燈板NG1、NG2：異常燈珠芯片電極焊點均存在脫開現象及燈珠基板開裂異常；其他燈珠未發現明顯異?，F(xiàn)象。

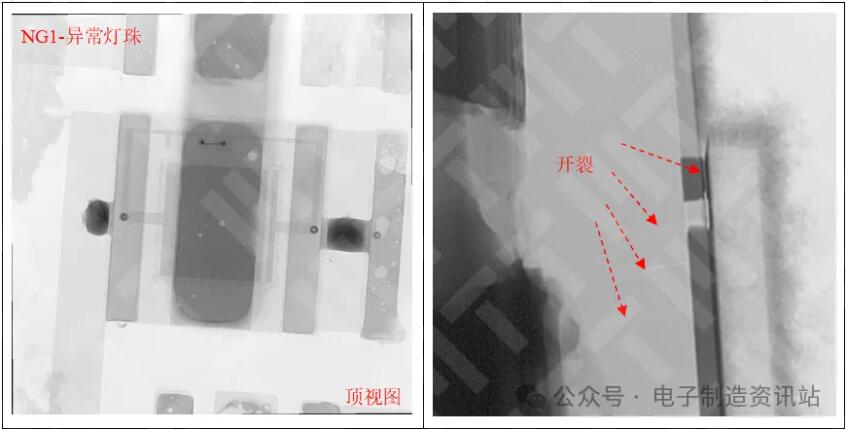

圖3 NG1燈板異常燈珠X-Ray透視觀察典型照片

5 剖面分析

為了確認異常燈珠芯片電極存在開裂異常，對NG1、NG2失效燈板及OK1正常燈板分別進行切片分析，結果如下：

失效燈板NG1：如圖4及表1所示，異常燈珠測試結果：①燈珠外焊點焊接完好，未發現明顯異?，F(xiàn)象；②芯片電極焊點存在脫開異常，同時發現燈珠基板開裂現象，與X-Ray觀察結果一致；③芯片電極未脫開焊點內部發現較多空洞現象；④電極脫開位置未發現明顯異常元素，排除外界污染對焊點脫開的影響。其他燈珠測試結果：①燈珠外焊點發現疲勞開裂現象；②芯片電極焊點內發現較多空洞現象。

失效燈板NG2：如圖5所示，異常燈珠及其他燈珠切片結果與NG1樣品類似。

正常燈板OK1：如圖6所示，正常燈珠切片后外焊點同樣發現疲勞開裂現象，芯片電極焊點內同樣存在較多空洞。

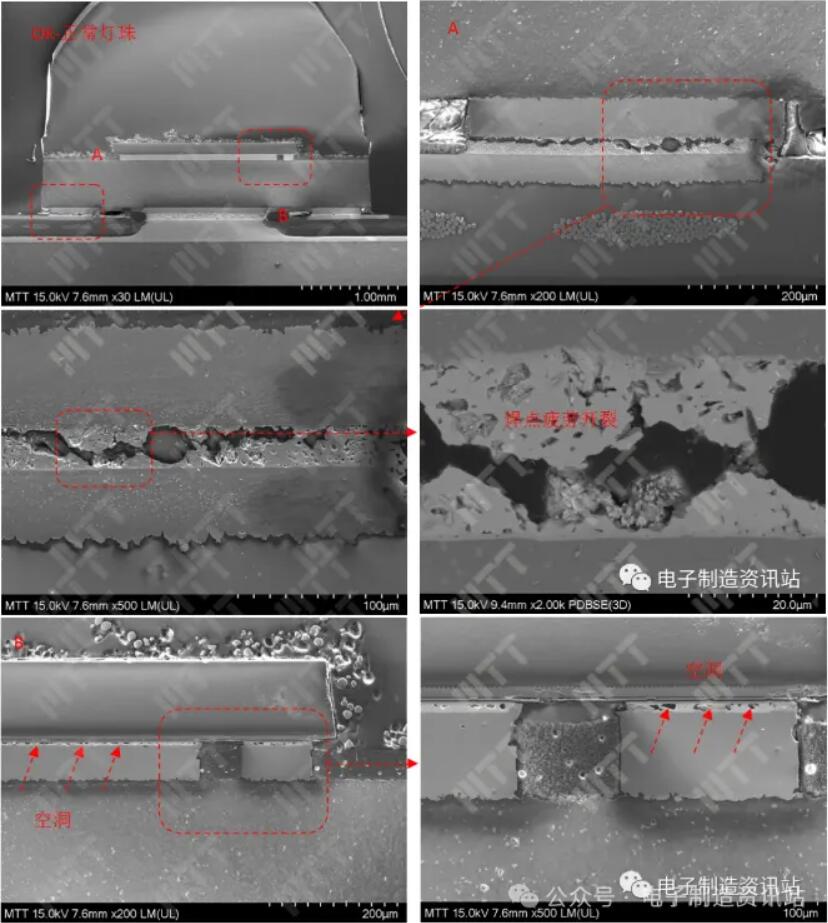

圖4 NG1燈板異常燈珠及其他燈珠切片后SEM圖片及EDS能譜圖

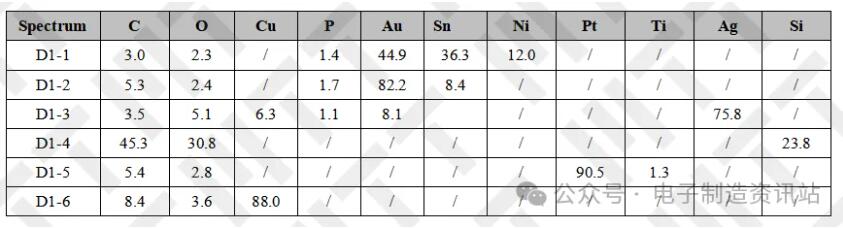

表1 NG1燈板異常燈珠切片后截面成分測試結果（wt.%）

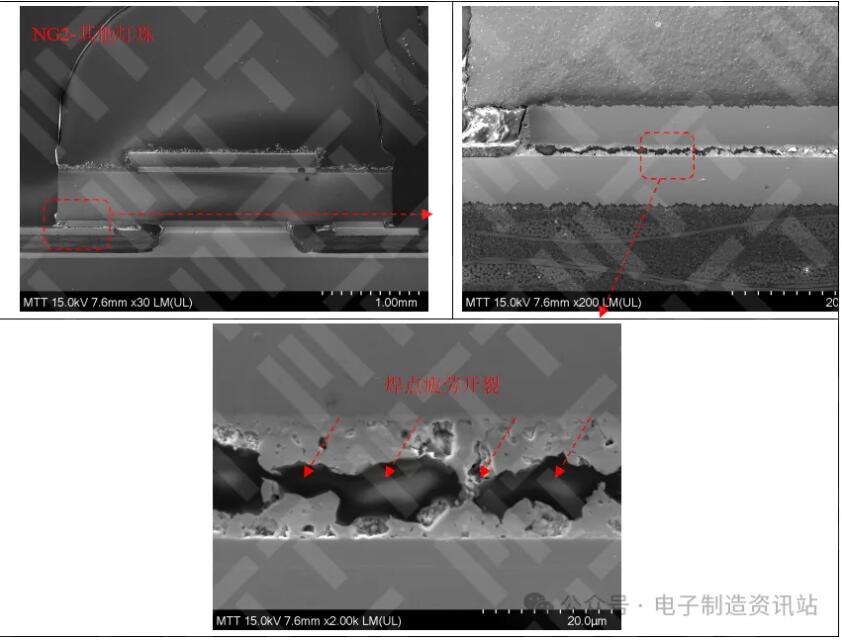

圖5 NG2燈板異常燈珠切片后SEM觀察圖片

圖6 OK1燈板正常燈珠切片后SEM觀察圖片

結論

LED芯片功能失效的原因?yàn)椋簾糁榛逡颦h(huán)境篩選試驗中產生的內應力而開裂，從而導致芯片電極焊點脫開而開路失效。
