導致電池發生漏電失效竟是它！

引言

某手機電池在產線組裝時，多次發現存在不開機、輸出電壓異常的不良現象，客戶端委托進行失效分析，查找失效原因。

測試分析

1 外觀檢查

對失效電池和正常電池上的PCBA板進行外觀檢查，失效電池上PCBA未發現開裂、上錫不良等明顯不良現象；正常電池上PCBA表面亦未發現明顯異?，F(xiàn)象。

2 電學性能及紅外熱性定位測試

對失效電池PCBA和正常電池PCBA中的電芯電壓和電池輸出電壓進行測量，發現失效電池輸出電壓明顯存在異常，確認失效電池中PCBA模塊存在異常；隨后對失效電池PCBA進行顯微紅外熱像測試，發現失效電池PCBA中U3芯片的引腳3和2之間存在熱點。

3 表面SEM+EDS分析

對失效電池PCBA中的U3芯片表面熱封膠進行機械剝離，發現U3芯片的引腳3和2和對應的熱封膠表面存在類似電遷移物質；對該電遷移類物質進行成分分析，結果顯示其主要元素為C、O、Cl、Sn、Ni，其中Cl為異常元素，且含量較高，如圖1和表1所示。

圖1 失效PCBAU3芯片引腳3和2之間SEM圖片

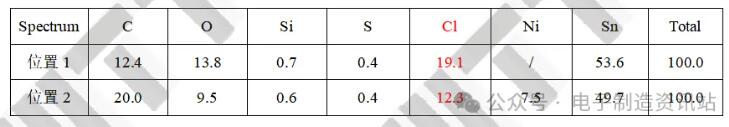

表1 失效PCBAU3芯片引腳3和2之間異物EDS測試結果(Wt%)

圖2 失效PCBAU3芯片引腳3和2之間SEM圖片

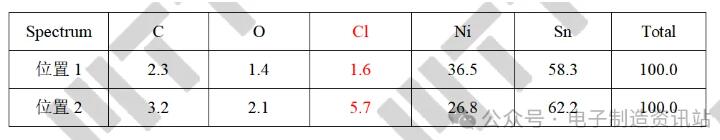

表2 失效樣品U3芯片膠表面引腳3和2之間異物EDS測試結果(Wt%)

4 特性曲線分析

對失效PCBA U3芯片和裸器件上的引腳3和2進行特性曲線分析，發現失效PCBA中U3芯片的引腳3和2之間的特性曲線與正常裸芯片的特性曲線基本一致，未發現明顯異常。

圖3 失效PCBA U3芯片引腳3和2之間的特性曲線

圖4 正常裸芯片引腳3和2之間的特性曲線

結論

導致失效電池發生漏電失效的直接原因?yàn)椋菏щ姵豍CB板中U3芯片引腳3和2之間存在電遷移類物質。發生電遷移的原因?yàn)楸砻鍯l殘留過高，致使焊點發生腐蝕，誘發引腳之間的電遷移。

*** 以上內容均為原創，如需轉載，請注明出處 ***
